  产品中心 433无线串口模块 >>

HC-11无线串口模块/40m/TTL接口


PS:HC-11不能与HC-12连接通讯,他们各自独立工作,成对使用。

HC-11无线串口模块升级到V1.9版本,我们发货都是按照最新版本发货.

V1.9版本修复了V1.8版本部分BUG。并且V1.9版本支持在线升级,我们会提供给客户一个升级软件,以后HC-11推出新版本,客户都能第一时间自己升级模块。

规格书:请看http://www.wavesen.com/下载中心,欢迎下载。

1:3.4ma 静默电流的超低功耗.

2:远距离,使用距离1~40M。(少于1M,模块无法正常工作)。

3:支持3.3V~5V宽电压使用

4:支持串口透传模式,取代串口线(半双工)

5:支持IO电平跟随,也意味着可以传输数字电平型号。

6:支持IO电平锁存模式

7:可以设置频点,设置地址,等几十个指令,实现自动滤波

8:模块尺寸:27.8mm×14.4mm×4mm。

9:适合组网设计

10:模块支持软件升级。(我们为客户提供升级软件)

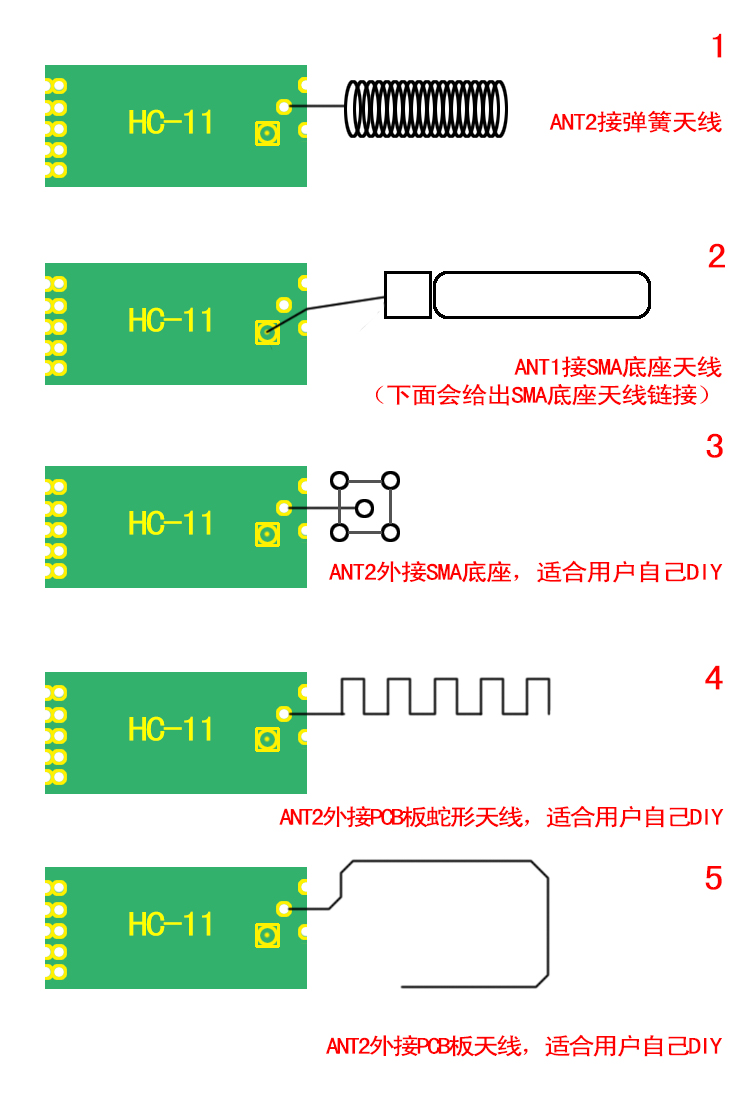

下面提供几种天线的接法供用户自己选择

SMA底座433M天线链接:

http://item.taobao.com/item.htm?spm=686.1000925.1000774.47.rfLwz7&id=35087129973

距离测试

一:测试环境

在旷野平地或海边测试距离有100M。

二:测试环境

在有少量车及树和灯柱的马路上测试距离有75米

------------------------------------------------------------------------------------------------------

在各种高楼间一楼地面直线测试距离是40米,在室内则可以覆盖一套家居。距离太近会有信号饱和,要1米以上使用。


 433MHz普通无线,开放频道,串口透传。可一对多,多对一,多对多传输。五脚插针,方便使用。

一:电源,3.3V至5V。(早期版本是3.3V)

二:地。

三:RX(TTL)

四:TX(TTL)

五:配置引脚。悬空不接。

默认出厂波特率:9600,模块互传。当有线一样用。

六:在2400,4800波特率下,可以对STC单片机无线远程升级和下载程序。

 模块简介

     模块的作用是代替两个设备间的串口连接导线,以实现无线的数据传送。例如分别与模块连接的两个单片机,只要对串口收发操作即可,单片机不用对模块作任何控制。这个很方便的现实无线通信。

模块一般成对使用的,以半双工的方式传送数据。成对的两个模块,波特率和通信频道必须设为一样的。如果周围有多个模块,频道的设置就很有必要了,因为频道数一样的模块间,数据都是透传的。

本文档后面给出一些模块使用的连接电路图。

无线串口模块默认设置是:通信波特率9600,无线通信频道001。用户可以改为其它值(参考指令说明)。可以通过先拉低第5引脚再上电的步骤,恢复默认的波特率9600、频道001

模块分为4种串口透传模式,分别用FU1~FU4表示,不同模式之间用AT指令切换。切换AT指令见下面AT指令介绍)

注:不同串口透传模式下的模块是不能互相通讯的!



1:FU1模式

默认发货模式,完全兼容之前版本。

2:FU2模式

这一模式的空闲( 指没有收发串口数据电流平均只有 80uA但延 时长的多传送延时接近 400mS。使用这模式时串口波特率只可选 择 480024001200。由于延时长当连续发送串口数据给模块时一次 最多只可发245 个字节数据。

电流消耗超低适合低功耗的应用。

3:FU3模式

传输延时减少到8MS以下,相应的功耗也略有增加。

4:FU4模式

传输距离加长,波特率越低,传输距离越长,相应的传输延时也略有增加

4种串口透传模式工作参数

 模式
 FU1
 FU2
 FU3
FU4  备注
 空闲电流
 3.5mA
 80uA
 22mA
22mA  平均值
 传输延时
 20mS
 380ms
 2mS
7mS  发一个字节
 回环测试1
 31mS

 8mS

22mS

 串口波特率:9600,发1个字节
 回环测试2
 31mS

 18mS
40mS  串口波特率:9600,发10个字节

注:回环测延时是指,短接一模块的TX和RX引脚,发串口数据给另一个模块,从开始发送串口数据计起到另一模块TX引脚出现返回来的数据这段时间.

指令说明

进入AT指令模式分两种

第一种:接通3.3V电压后,再将第5引脚拉低(一直为低),模块就处在AT指令模式,拉高则退出指令模式。

第二种:断电,第五引脚先接低电平再重新上电,过1S以后进入AT模式,拉高则退出指令模式。

指令如下所述:



1. AT

     发送这个命令,将返回OK字符。

     例:发AT返回OK



2. AT+V

     模块返回版本信息。

     例:发AT+V返回HC-11_V0.0



3. AT+Bxxxx

     将波特率设为xxxx。这个值可为240048009600192003840057600115200

     1:发AT+B4800返回OK-4800

     2:发AT+B115200返回OK-115200



4. AT+Cxxx

     设置通信频道。从001127可选。

     例:发AT+C058返回OK-058

5. AT+FUx

       切换串口透传模式。x的值1~4可选。

       例:发AT+FU1返回OK+FU1
